萬純【NOX探桿測試儀】功能特點與實際應用

您現在的位置：首頁 > 產品與服務 > NOx探桿測試儀 >

一、背景描述
當前，隨著大氣污染的不斷加重，人們的健康以及生態環境均受到了嚴重威脅。而造成大氣污染的罪魁禍?zhǔn)字饕褪且谎趸∟O）和二氧化氮（NO2），環境學中將二者全稱為NOX 。NOX排放量的增加使得我國酸雨污染由硫酸型向硫酸和硝酸復合型轉變。特別是在“十一五”期間，氮氧化物排放的快速增長加劇了區域酸雨的惡化趨勢，部分抵消了我國在二氧化硫減排方面所付出的巨大努力。為此，國家出臺了一系列針對大氣污染防治的政策和措施，而NOX排放的預處理和在線測量就是其中非常重要的一項。例如國家環保部在《火電廠氮氧化物防治技術政策》中就明確要求，燃煤電廠應按照《火電廠煙氣排放連續監測技術規范》（HJ/T75）裝配氮氧化物在線連續監測裝置，并要求確保監測數據的完整和準確。
針對NOX的處理，目前國內主要使用的選擇性催化還原法(SCR)煙氣脫硝技術，而伴隨脫硝工程而來的還有一系列NOX檢測課題。例如NOX的檢測精度和響應速度、煙氣溫度、煙塵濃度以及煙氣負壓等。這就要求配備與脫硝工程相適應的NOX檢測儀器，以保證煙氣脫硝工程的凈化效果。
我司憑借十余年的尾氣凈化處理經驗，研發出了用于脫硝控制的萬純NOX探桿測試儀，該儀器采用適應脫硝工程的專用煙道探頭，具有獨特的單點校準功能和檢測精度高、響應速度快、系統配套方便以及安裝維護方便等特點，是煙氣脫硝工程的理想配套測試設備。目前已為國內眾多電力、化工、能源、建材等工業企業尾氣排煙凈化項目提供了測試服務，受到了廣大用戶的信任與青睞。
二、系統構成及測量方法
（一）系統構成

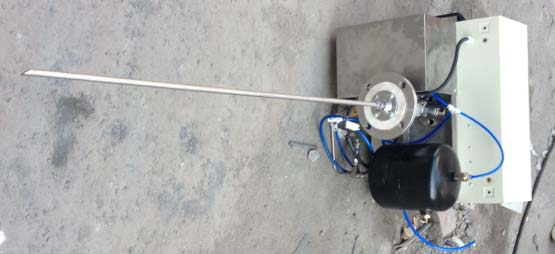

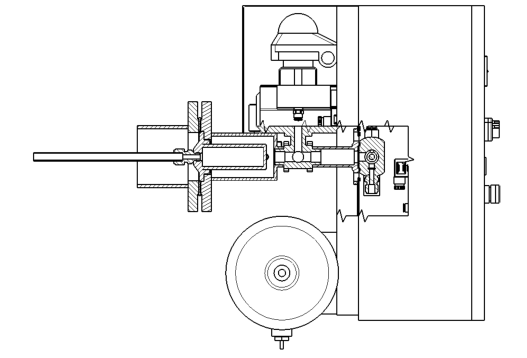

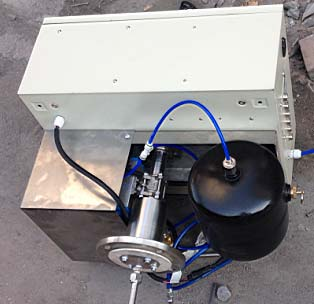

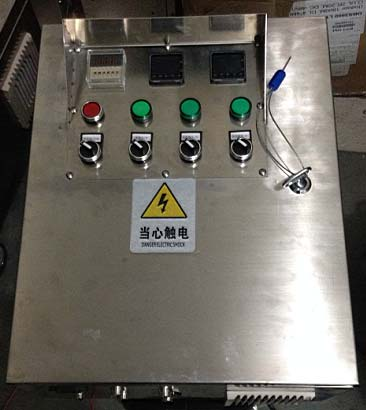

萬純NOX探桿測試儀由抽氣探桿、法蘭、過濾腔、球閥、射流泵、反吹氣罐、反吹電磁閥、傳感器、機箱、顯示屏等組成，其中NOx/O2 傳感器由德國大陸電子公司生產，包括陶瓷傳感器探頭、電纜與控制單元三個部分；探頭則由日本 NGK 公司提供。

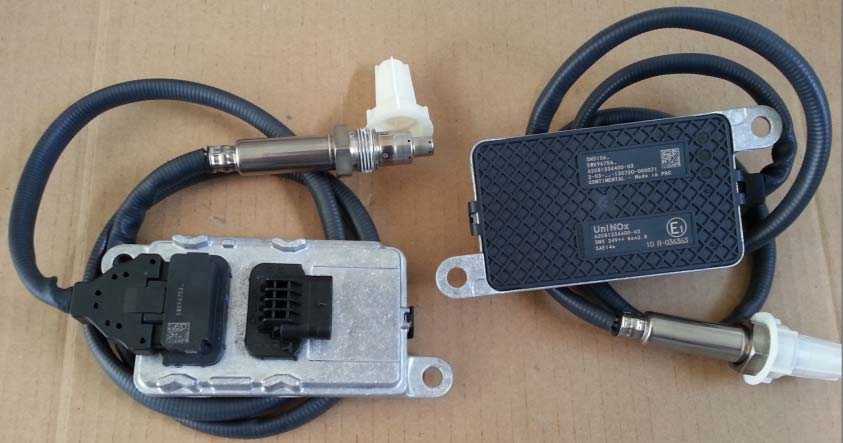

NOx/O2 傳感器構成

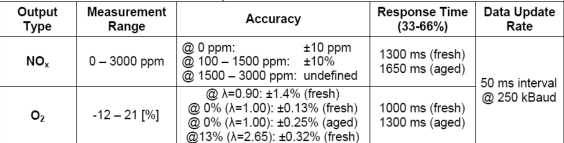

NOx/O2 傳感器性能指標

（二）測量方法
抽取法是目前使用廣泛泛的煙氣排放監測方法。這種方法是將分析系統和采樣系統分開，分析系統安裝在環境相對較好的控制間，將采樣系統安裝于現場。為保證采樣系統抽取的煙氣中的水汽在采樣管路中不發生冷凝，要給煙氣采樣管路伴熱（理論上140℃—160℃能使水汽不凝結，但在實踐中較難實現，原因是長期過高的溫度將加速采樣管的老化，為此有些廠將伴熱溫度控制在110-120℃左右），因此又稱熱管法或伴熱法。熱煙氣在送至分析系統前，又需盡可能地降溫（降至4℃左右）、脫水、除塵，否則分析系統仍然無法工作。降溫過程中水汽還可能冷凝，必須再經過脫水等預處理后，送至分析系統進行分析。據不統計，近年來，在我國已安裝的氣態污染物CEMS中，抽取法約占70%左右。

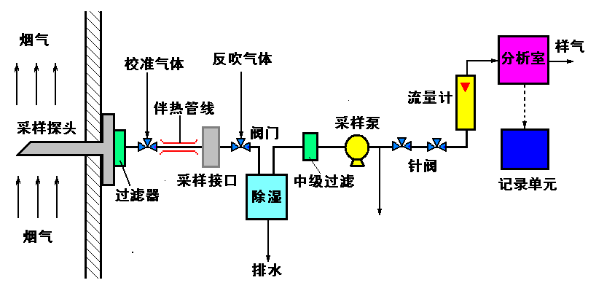

抽取法系統構成

    我司NOX測試儀采用負壓抽取，兩級過濾，定時反吹，現場顯示，可轉換為 4-20mA 輸出，可擴展為 RS485 輸出，可擴展觸摸屏，可做成便攜式，機箱內帶工作燈。
三、過濾方式及指標
由于工業企業排放的煙氣中往往含有粉塵、顆粒物、硫酸銨、硫酸氫氨等硫化物均會造成探頭堵塞、短路或中毒，因此需對煙氣進行過濾，并控制適當?shù)臉託饬髁?，一般?nbsp;5L/min 為宜。

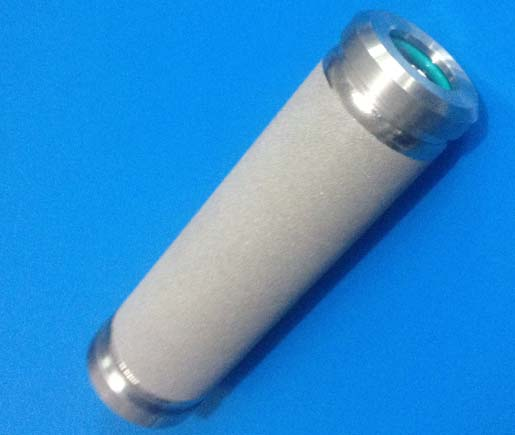

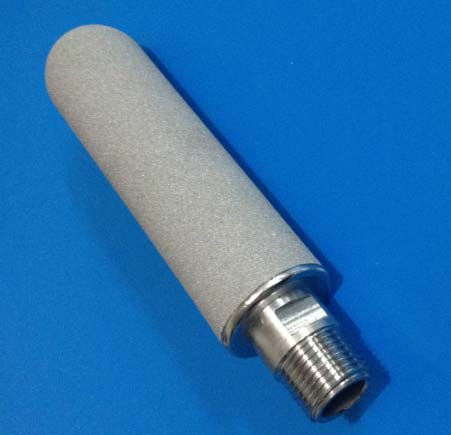

目前國內外常見的措施有單級過濾與雙級過濾兩種，指標組合有 10μm+2μm，10μm+1μm，5μm+1μm，5μm+0.5μm。我司研制的探桿過濾指標為 5μm+0.5μm，并會根據實際情況設計采用其他指標組合。

四、影響脫硝系統效果的指標
測量脫硝系統NOx的目的是為了提高SCR反應器的脫硝效率，而測量氨（NH3）的逃逸率不但是為了保證脫硝裝置的性能，同時也是為了減少脫硝劑的浪費。因此， NOx脫除率、氨的逃逸率、SO2/SO3轉化率、催化劑壽命以及脫硝系統壓力損失等指標是衡量脫硝系統性能的重要依據。
1、NOx脫硝率
脫硝率是脫硝系統性能保證值之一，通過反應器進出口的NOx分析儀測量NOx的濃度，經DCS 控制系統計算比較后將信號反饋給氨流量調節閥，氨流量調節閥根據反饋信號控制噴入煙道的氨量，從而保證脫硝效率在設計范圍內。

脫硝率=（NOx入- NOx出）/ NOx入×高

式中：NOx入——脫硝系統運行時反應器入口處煙氣中NOx含量（mg/Nm3）
      NOx出——脫硝系統運行時反應器出口處煙氣中NOx含量（mg/Nm3）
2、氨（NH3）的逃逸率
在脫硝裝置出口的氨的濃度（標準狀態，6％含氧量，干基，ppm）。反應器內未參加反應的氨隨凈煙氣從反應器出口被帶入空預器稱作氨的逃逸，如果氨的逃逸量超過保證值，SCR 殘余NH3和煙氣中SO3和H2O 形成硫酸氫銨，在溫度150 ℃～230 ℃范圍內對空氣預熱器中溫段和冷段形成強烈腐蝕，SCR 催化物也將部分SO2 轉化為易溶于水形成硫酸滴的SO3，加劇冷端的腐蝕和堵塞，煙氣壓力降將增加，導致空預器換熱性能降低。因此，氨的逃逸量也是脫硝系統重要性能保證值之一。
氨的逃逸量通常通過分析飛灰中的氨含量確定，也可以用氨分析儀測得，但氨分析儀的測量誤差較大，較難準確反應脫硝裝置后的氨逃逸實際值。高含塵的氨逃逸率一般小于5ppm。
五、產品性能優勢和特點
1、高精度、高分辨率，響應迅速（實際響應時間為5秒以內），穩定性和重復性好，
2、自動跟蹤零點、滿量程，可進行溫度補償；
3、具有防水、防爆、防震，防高濃度氣體沖擊的自動保護功能和良好的抗干擾性能；
3、全軟件校準功能，用戶也可自行校準，操作簡單、維護方便；
4、數據恢復功能，免去誤操作引起的后顧之憂；
5、高精密內置、外置過濾器，有效過濾雜質；
6、采用高性能氮氧化物傳感器，使用壽命長達3-5年以上。
7、具有定時反吹功能，可自動清潔；
8、該設備既可作為獨立的NOX測試儀使用，也可以配套氨逃逸分析儀后提供給脫硝工程使用，還可以配置上煙氣溫度、壓力、流速和嵌入式微機等，組成一套煙氣連續排放監測系統（CEMS）提供給用戶與當?shù)丨h(huán)保部門聯網使用。
六、NOX探桿測試儀適用范圍
萬純NOX探桿測試儀廣泛用于電力、煤礦、隧道工程、環境監測、石油化工、冶煉鍛造、污水治理、生物制藥、家居環保、畜牧養殖、溫室培植、倉儲物流、釀造發酵、農業生產、消防、燃?xì)?、樓宇建造以及科研中心、?shí)驗室等領域的煙氣排放監測。具體細分如下：
1、鍋爐、爐窯煙氣排放監測
2、脫硝系統效率的測定
3、工業熱處理燃燒分析
4、鍋爐燃燒效率分析
七、使用條件及主要技術參數
煙氣壓力：-6~+1KPa
煙氣溫度：0~8000C
    測量范圍：NOX: 0~200/1000×10－6（可選）
          O2: 0~25%
基本誤差：±5%
響應時間：10秒
電源：AC 220V±10% 50W
信號輸出：NOX：0~5V/4-20mA
          O2：0~5V/4-20mA
八、常見問題及維護保養
1、脫硝系統所處環境煙塵濃度高，還可能有高流速，顆粒物對探頭的沖刷打磨非常嚴重，怎樣解決；
我司探測儀探頭均配置了高耐磨性防護套管。在較嚴酷的條件下，套管可以保證一年以上不需更換。
2、脫硝后煙氣含氨逃逸，在低于280℃時會產生銨鹽結晶，該如何處理；
我司設備直接檢測煙氣（＞300℃），無需對煙氣降溫，當煙氣溫度＜300℃時脫硝裝置會停止噴氨，所以不會發生銨鹽結晶。
3、必要時能否進行手動校準；
我司NOX探桿測試儀具有獨特的單點校準功能，可以設定自動校準周期，也可以一鍵手動校準，即在校準單元中只配備一瓶NO標氣，即可完成全部校準，非常方便。
4、日常的維護工作主要是保障儀表級壓縮空氣的供給和質量；消耗品主要是NO標準氣體、陶瓷防護套管等；維修備件主要有電磁閥、PLC、NOX/O2傳感器等，維修備件的正常使用壽命均在兩年以上。
九、工程實圖

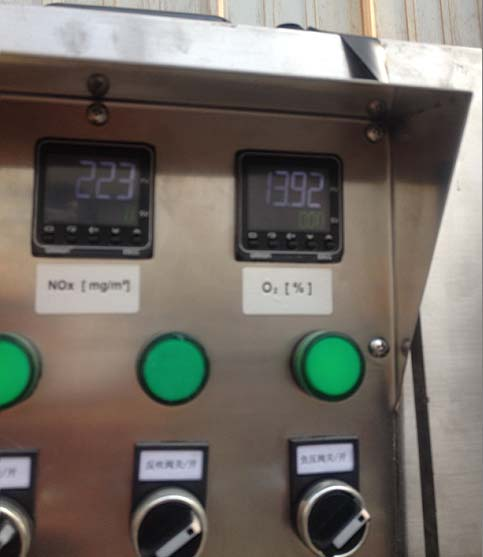

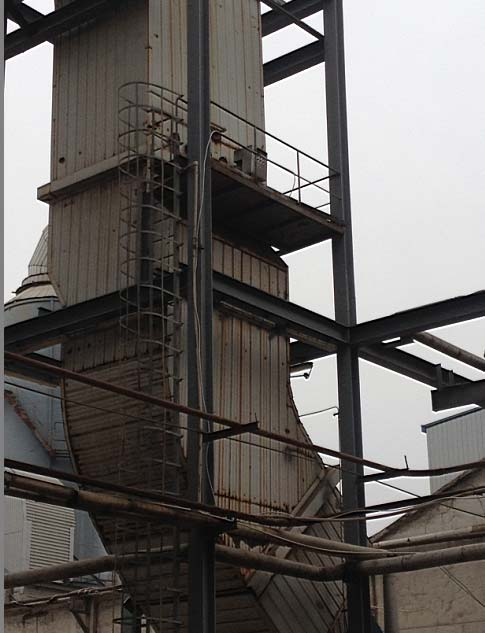

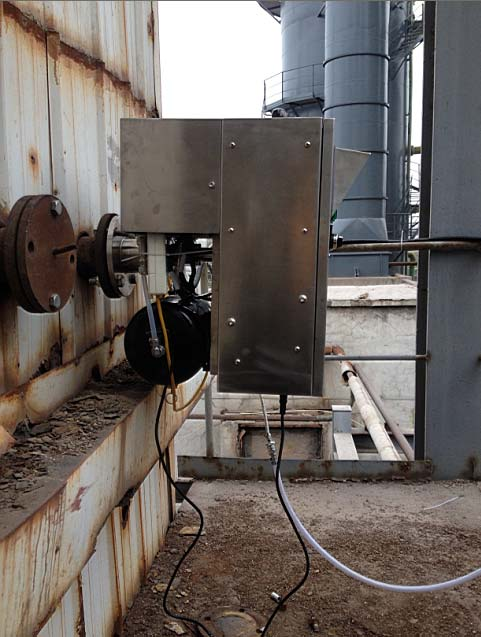

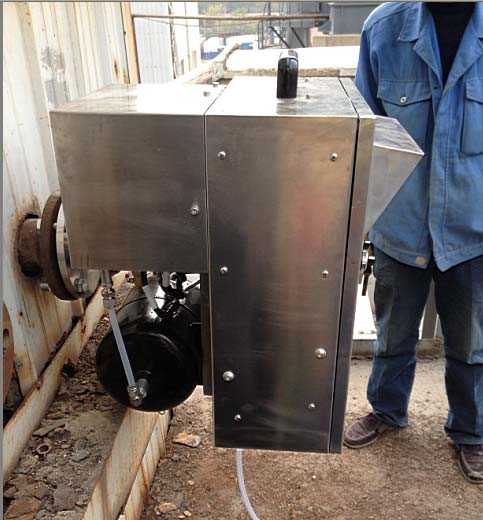

1、NOX探桿測試儀在能源機電領域的應用

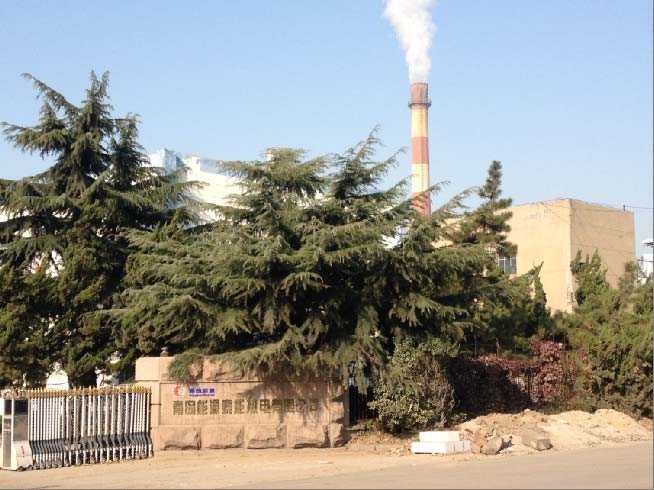

2、NOX探桿測試儀在熱電廠的應用
