萬純通風蝶閥簡介

您現在的位置：首頁 > 產品與服務 > 排氣系統整合及附件 > 通風蝶閥 >

一、管道通風蝶閥概述
通風蝶閥是調節氣體流量或切斷氣體的裝置，常用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中。通風蝶閥按驅動可分為電動蝶閥、氣動蝶閥、液動蝶閥和電液動蝶閥等；按結構劃分可分為中心密封蝶閥、單偏心密封蝶閥、雙偏心密封蝶閥和三偏心密封蝶閥；按材質則可分為軟密封蝶閥和金屬硬密封蝶閥；按密封形式可分為強制密封蝶閥、充壓密封蝶閥和自動密封蝶閥。按工作壓力可分為真空蝶閥、低壓蝶閥、中壓蝶閥、高壓碟閥和超高壓蝶閥；按工作溫度可分為高溫蝶閥、中溫碟閥、常溫蝶閥、低溫蝶閥和超低溫蝶閥；按連接方式則可分為對夾式蝶閥、法蘭蝶閥、支耳式蝶閥以及焊接式蝶閥等。
我司擁有雄厚的研發力量和成熟的生產工藝，并先后與國內各大科研院所密切合作，研發生產出煙道排氣系統的各類部件。公司始終以質量為本，一切為滿足用戶的經營理念，不斷引進國外先進的新技術，新工藝、新材料，竭誠為用戶提供優質的煙道排氣產品和更加完善的售后服務。我司產品以過硬的質量，穩定的性能，深得用戶的信賴并贏得廣泛贊譽。
二、產品優勢及特點
1、結構緊湊、重量輕、便于安裝、流通量大，避免高溫膨脹的影響，操作輕便；
2、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響；
3、具有良好的密封性和調節性能。
4、全開時閥座通道有效流通面積較大，流體阻力較小。
5、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。
三、主要零件材質

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

四、蝶閥密封材料選用及適用溫度

材料品種	碳素鋼	低溫碳鋼	合金鋼		奧氏體不銹鋼	鉻鉬釩鋼
代號	WCB	LCB	WC6或WC9	C5或以C12	鉻Cr-18型type304、316	12CrMoV
耐較高溫度	425℃	345℃	595℃	650℃	600℃	560℃
耐較低溫度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
適用工作溫度	425℃	345℃	595℃	650℃	600℃	560℃

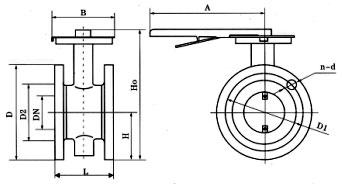

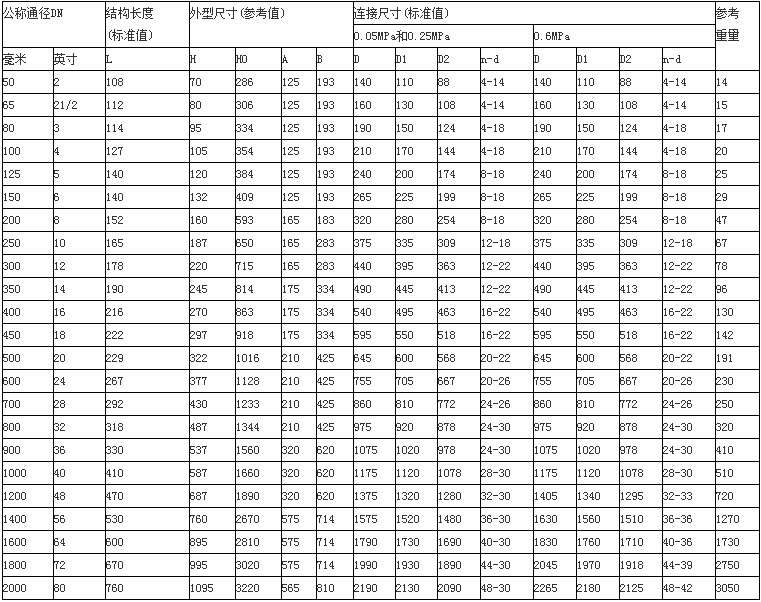

五、工藝圖及外形尺寸

六、主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

七、通風蝶閥安裝要點
1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密； 2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用；
（1）在進行強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應以無滲漏為合格；
（2）在進行嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間應符合GB 50243要求。
八、工程實圖
