鍋爐SNCR脫硝系統簡介
一、工藝介紹
選擇性非催化還原（SNCR）系統是一種燃燒后的煙氣脫硝技術，通過在火力發電鍋爐，垃圾燃燒爐、水泥窯爐或其他工業鍋爐的適當位置噴入適量的還原劑來去除NOx的化學反應過程。
SNCR 方法主要是將含氮的還原劑（尿素、氨水或液氨）噴入到溫度為850～11000C 的煙氣中，使其發生還原反應，脫除NOx，生成氮氣和水。由于在一定溫度范圍及有氧氣的情況下，含氮還原劑對NOx的還原具有選擇性，同時在反應中不需要 催化劑，因此稱之為選擇性非催化還原。SNCR系統的主要設備均采用模塊化設計，主要有還原劑儲存與輸送模塊、稀釋水模塊、混合計量模塊、噴射模塊組成。
二、工藝流程圖
SNCR脫硝系統一般用25%濃度的氨水或50%濃度的尿素作為還原劑，還原劑用罐裝卡車運輸，以液體形態儲存于罐中。其中尿素需要溶解稀釋，以及供給過 程中進行伴熱防止其結晶。還原劑通過計量分配模塊分配到每只噴槍，由噴槍噴入爐內與NOx進行選擇性反應，不用催化劑，因此必須在高溫區加入還原劑。還原 劑噴入爐膛溫度為800～1250℃的區域，該還原劑迅速熱分解成NH3并與煙氣中的NOx進行SNCR反應生成N2，該方法是以爐膛為反應器。
與SCR工藝不同，燃料類型（例如煤、生物質和垃圾等）對SNCR性能影響很小。通過現場經驗表明 ，只要存在“SNCR反應溫度窗”，SNCR 工藝就可應用于燃燒各種燃料的各種型式的窯爐。

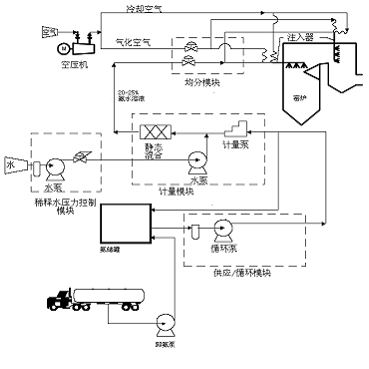

SNCR脫硝系統工藝流程示意圖
上圖為一個典型的SNCR脫硝系統工藝系統流程圖，其中主要包括以下幾個系統：
1.還原劑制備和儲存系統
2.計量系統
3.分配系統
4.還原劑噴射系統
5.電氣、儀表及控制系統
6.稀釋系統（尿素）
7.空氣壓縮系統
三、工藝特點
1．投資成本及運行費用低，占地面積小，停工安裝期短；
2．適合各種燃料的鍋爐；可適應鍋爐負荷變化；
3．脫硝效率可達30%～70％，結合低氮燃燒器，脫硝效率可達80%以上；
4．工藝成熟，系統安全性高，運行可靠；
5．無壓降，不需要更換鍋爐引風機；
6．模塊化設計，安裝、維護方便。
7．全自動高效控制，自動跟蹤較佳溫度區間；
8．應用范圍廣，適用與新建生產線和老生產線改造

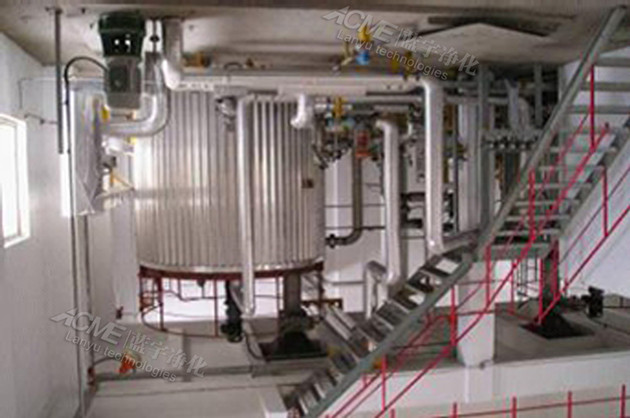

SNCR液氨儲存系統

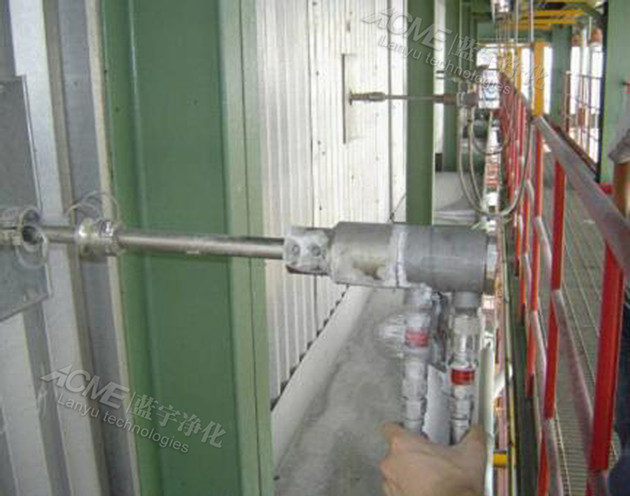

SNCR脫硝系統墻式噴槍

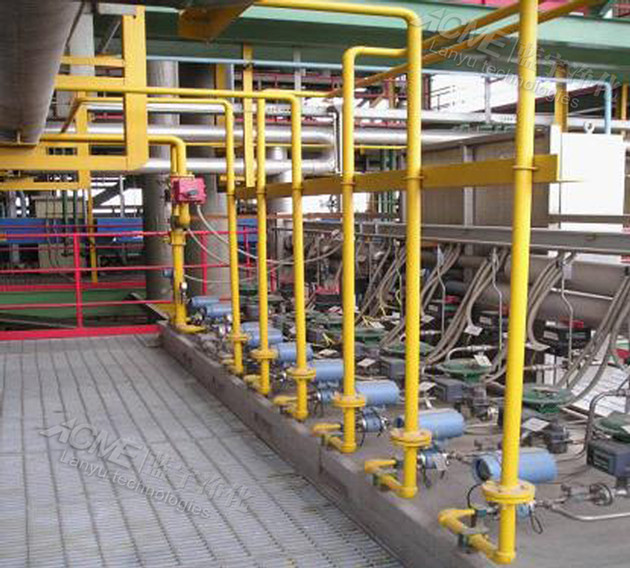

SNCR脫硝系統分配模塊

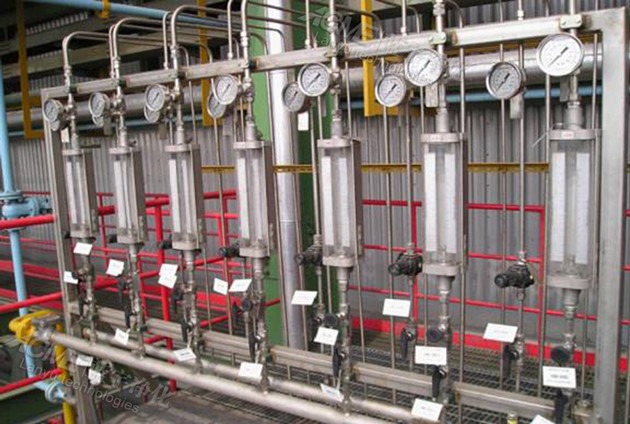

SNCR脫硝系統計量系統
選擇性非催化還原（SNCR）系統是一種燃燒后的煙氣脫硝技術，通過在火力發電鍋爐，垃圾燃燒爐、水泥窯爐或其他工業鍋爐的適當位置噴入適量的還原劑來去除NOx的化學反應過程。
SNCR 方法主要是將含氮的還原劑（尿素、氨水或液氨）噴入到溫度為850～11000C 的煙氣中，使其發生還原反應，脫除NOx，生成氮氣和水。由于在一定溫度范圍及有氧氣的情況下，含氮還原劑對NOx的還原具有選擇性，同時在反應中不需要 催化劑，因此稱之為選擇性非催化還原。SNCR系統的主要設備均采用模塊化設計，主要有還原劑儲存與輸送模塊、稀釋水模塊、混合計量模塊、噴射模塊組成。
二、工藝流程圖
SNCR脫硝系統一般用25%濃度的氨水或50%濃度的尿素作為還原劑，還原劑用罐裝卡車運輸，以液體形態儲存于罐中。其中尿素需要溶解稀釋，以及供給過 程中進行伴熱防止其結晶。還原劑通過計量分配模塊分配到每只噴槍，由噴槍噴入爐內與NOx進行選擇性反應，不用催化劑，因此必須在高溫區加入還原劑。還原 劑噴入爐膛溫度為800～1250℃的區域，該還原劑迅速熱分解成NH3并與煙氣中的NOx進行SNCR反應生成N2，該方法是以爐膛為反應器。
與SCR工藝不同，燃料類型（例如煤、生物質和垃圾等）對SNCR性能影響很小。通過現場經驗表明 ，只要存在“SNCR反應溫度窗”，SNCR 工藝就可應用于燃燒各種燃料的各種型式的窯爐。
SNCR脫硝系統工藝流程示意圖1.還原劑制備和儲存系統
2.計量系統
3.分配系統
4.還原劑噴射系統
5.電氣、儀表及控制系統
6.稀釋系統（尿素）
7.空氣壓縮系統
三、工藝特點
1．投資成本及運行費用低，占地面積小，停工安裝期短；
2．適合各種燃料的鍋爐；可適應鍋爐負荷變化；
3．脫硝效率可達30%～70％，結合低氮燃燒器，脫硝效率可達80%以上；
4．工藝成熟，系統安全性高，運行可靠；
5．無壓降，不需要更換鍋爐引風機；
6．模塊化設計，安裝、維護方便。
7．全自動高效控制，自動跟蹤較佳溫度區間；
8．應用范圍廣，適用與新建生產線和老生產線改造
SNCR液氨儲存系統
SNCR脫硝系統墻式噴槍SNCR脫硝系統分配模塊SNCR脫硝系統計量系統
