分布式能源在NOx方面的優勢及SCR煙氣脫硝

您現在的位置：首頁 > 產品與服務 > 分布式燃?xì)鈾C組能源站SCR脫硝系統 >

分布式能源在NOx方面的優勢及SCR煙氣脫硝

一、NOx的生成機理
1、熱力型NOx
熱力型NOx是燃燒時空氣中氮在高溫下氧化產生，其中NO的生成過程是一個不分支連鎖反應。
隨著反應溫度的升高，反應速率按指數規律增加。當溫度小于1300度時，熱力型NOx生成量很少，而當穩定高于1300度時，溫度每增加100度，反應速率增加6~7倍，因此，溫度影響是所有影響熱力型NOx因素中強烈的，甚至超過了氧濃度和反應時間的影響。
2、燃料型NOx
燃料型NOx是由燃料中的氮化物在燃燒中氧化而成。在煤粉燃燒中，由于燃料中氮的熱分解溫度低于煤粉燃燒溫度，在600~800度時就會生成燃料型NOx，它在煤粉燃燒NOx產物中占60~80%。
3、快速型NOx
快速型NOx又稱瞬態NOx，由于燃料揮發物中碳?xì)浠衔锔邷胤纸馍傻腃H自由基可以和空氣中氮氣反應生成HCN和H，再進一步與氧氣反應已極快的速度生成NOx，其形成時間只需要60ms，生成NOx的量與爐膛壓力有關，與反應溫度關系不大。
二、影響NOx排放的主要因素
由上述NOx的生成機理可以看出，影響NOx排放量的主要因素包括燃料成分、反應溫度、過量空氣系數、配風比、設備運行方式等。
由于天然氣中的氮含量很低，燃燒過程中所生成的燃料型氮氧化物很少，一般忽略不計。因為，天然氣燃燒過程中生成的氮氧化合物主要是熱力型和快速型兩部分。天然氣作為燃煤、燃油的清潔替代燃料，近年來在全球一次能源結構中的比重逐年上升，且有加速發展的趨勢。
三、對于燃?xì)忮仩t的研究
基于中國環境科學研究院標準研究所的文章《燃用天然氣鍋爐氮氧化物的排放特征與管理控制》，該文章中以64臺燃用天然氣鍋爐（≤30MW）氮氧化物的排放特征：通過對比分析，結果表明氮氧化物的平均排放濃度為243mg/m³，基于燃料消耗量的平均排放因子為27.83kg/10⁴m³,基于燃料發熱量的平均排放因子為76.89mg/J，與歐美發達國家相比，我國燃用天然氣鍋爐NOx的排放控制還具有相當?shù)臐摿途嚯x。建議采取分階段控制的方式，逐步提高氮氧化物的排放限制，從而實現控源減排目標。
四、國內外關于內燃機氮氧化物排放量的規定
1、上海市

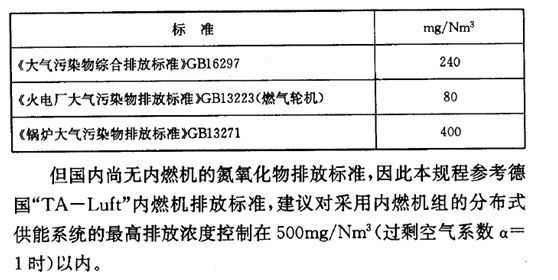

參照上海天然氣三聯供燃?xì)鈨?nèi)燃機廢氣排放標準《上海市工程建設規范—分布式功能系統工程技術規程》（DG/TJ08-115-2008J10602-2008）的條文說明中關于大氣污染防治方面的具體規范如下所示：

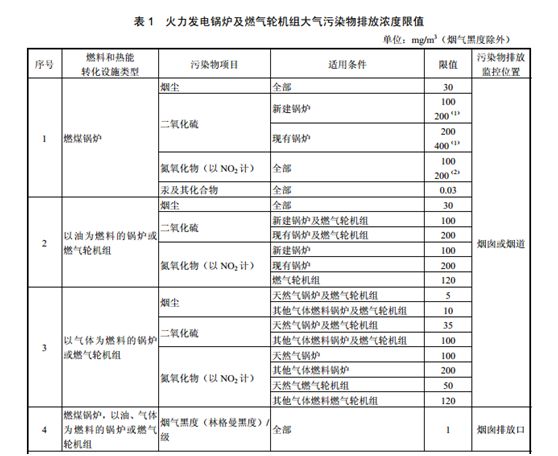

2、中國火電廠污染物的排放標準

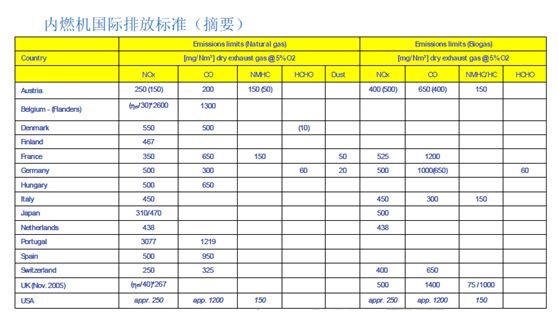

3、國際上內燃機的排放標準

五、分布式系統的優勢
相對于燃煤分產系統的減排效果，對于燃?xì)鈨?nèi)燃機的NOx減排量，冬季NOx整體排放量比燃煤鍋爐和燃煤發電廠減少2.3-9g/Nm³,與燃?xì)忮仩t相比，燃?xì)鈨?nèi)燃機在一般情況下會減少整體排放量。對于緩解整體的環境污染，天然氣冷熱電聯供系統優于燃?xì)忮仩t，且發電效率越高的天然氣冷熱電聯供系統減排效果越好。
下面可以通過一組數據對比來看出燃?xì)忮仩t和內燃機在NOx方面的區別：
分別考慮分布式能源和供熱依靠燃?xì)忮仩t而供電依靠市電供給兩種模式。
1、分布式能源（依靠內燃機提供）
發電部分：按照發電效率為40%計算，供給50kWh的電量需要提供449.6MJ的熱量，單純靠天然氣需要12.66m³（每立方米天然氣供給35.53MJ熱量）。
供熱部分：按照能量梯級利用原理,熱利用效率為35%計算，可以供給157MJ的熱量(折合43.75kWh的能量)。
即消耗12.66m³天然氣，可以提供50kWh的電量和43.75kWh的熱量。按照德國氮氧化物的排放標準500mg/m³（過量空氣系數為1）計算，得到總共的氮氧化物排放量為12.66g。如果按照瑞士和澳大利亞的氮氧化物排放標準250mg/m³（過量空氣系數為1）計算，得到總共的氮氧化物排放量為6.33g。
2、燃?xì)忮仩t+市電
供熱部分（燃?xì)忮仩t提供）：按照鍋爐效率為90%計算，供給43.75kWh的熱量，需要天然氣4.92 m³（每立方米天然氣供給35.53MJ熱量）。按照我國氮氧化物的排放標準100mg/m³（過量空氣系數為1）計算，得到總共的氮氧化物排放量為984.3mg。
用電部分（市電提供）：總共需要負荷50kWh，根據相關數據，選用360g／（kWh）的煤耗量核算，得到耗用的煤量為18kg，按照下面的計算公式：
國家環?？偩帧蛾P(guān)于排污費征收核定有關工作的通知》（環發[2003]64號）中氮氧化物的計算方法假設了燃燒1kg煤產生10m³煙氣。
G_NOx=1.63×B×（N×β+0.000938）
G_NOx—氮氧化物排放量，kg；B–消耗的燃煤（油）量，kg；
N–燃料中的含氮量，%；取0.85%。
β—燃料中氮的轉化率，%。取70%
得出其氮氧化物的產生量為202.09g，再加上供熱部分得到的氮氧化物排放量984.3mg，其采用此種方法總共產生的氮氧化物排放量為203.08g。
綜上所述，通過以上兩種數據的計算對比得出：采用分布式能源在氮氧化物排放方面具有絕對的優勢，對于國家的節能減排政策具有積極的意義。
六、煙氣中氮氧化物處理
由燃?xì)鈨?nèi)燃發電機發電的原理知道，空氣與燃?xì)庠谌紵龝r是有一定的比例的，假若按照這個理論配比進行燃燒或是在這個理論配比中空氣更多一些，那么排放的尾氣中的幾種氣體的含量就會發生變化，如下圖所示，當采用稀薄燃燒的時候，尾氣中碳?xì)浠衔?、碳氧化合物及氮氧化合物的含量相對是較低的，而目前國際上比較先進的燃?xì)獍l(fā)電技術就是利用稀薄燃燒，使燃料能得以充分燃燒，并且使之盡可能的降低尾氣中有害氣體的排放。而按理論配比進行燃燒時，這幾種化合物的含量相對來說是較高的，在目前對排放要求越來越嚴的情況下，稀薄燃燒無疑會成為一種更加符合現代要求的技術。

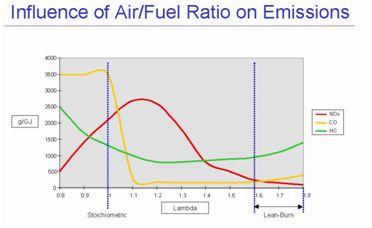

圖2-10 空氣、燃?xì)馀浔扰c尾氣的排放曲線

實驗相關研究表明：在采用稀薄燃燒并使用SCR/OXI技術時，尾氣中氮氧化合物的含量是較低的。在運用稀薄燃燒并采用SCR/OXI技術時，可以將尾氣中氮氧化物的含量降到100 mg/Nm³以下，基本對大氣沒有污染。SCR系統組成：SCR本體、執行系統、采樣系統、控制系統、儲存系統等組成。SCR/OXI系統中的反應可以用以下幾個方程式表達：
6NO + 4NH₃ = 5N₂ + 6H₂O 4N + 4NH₃ + O₂ = 4N₂ + 6H₂O
6NO₂ + 8NH₃ = 7N₂ + 12H₂O 2NO₂ + 4NH₃ + O₂ = 3N₂ + 6H₂O
NO + NO₂ +2NH₃ = 2N₂ + 3H₂OCO+O₂=CO₂
2C₂H₂+3O₂=2CO₂+2H₂O

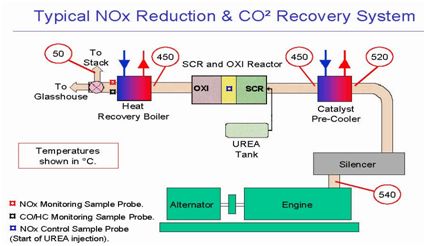

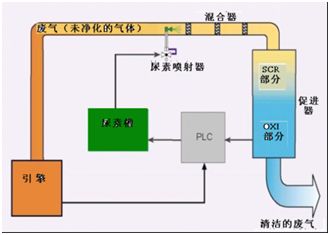

典型的燃?xì)鈨?nèi)燃機尾氣處理SCR系統原理圖

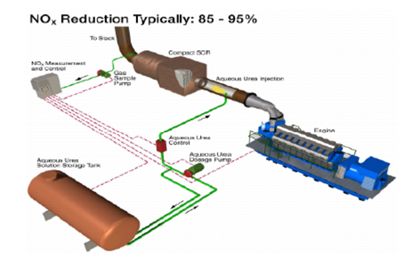

典型的燃?xì)鈨?nèi)燃機尾氣處理SCR系統示意圖

由上圖可以看出，SCR技術中很重要的一個環節就是尿素噴淋，而尿素噴淋量的多少對煙氣中氮氧化物的含量影響很大，這其中的關系可以用下圖表示：

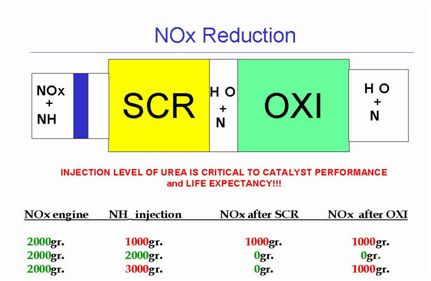

尿素噴淋量對煙氣中氮氧化物含量的影響

由上圖可以看出，當發電機組排出的煙氣為2000gr時，只有在NH3的噴灑量為2000gr時，最后尾氣中氮氧化物的含量才為零，也就是只有比例為1:1時，效果好。在經過SCR/OXI系統處理之后，尾氣中所有有害氣體的含量相對處理之前都有了一個大幅度的降低，這種尾氣不僅能夠滿足世界各國的排放標準，而且非常環保。
七、高溫?zé)煔獾睦?br /> 從燃?xì)鈨?nèi)燃機發電機組出來的煙氣在經過SCR/OXI技術處理后，尾氣中的主要成分變成了二氧化碳，而在煙氣進入SCR/OXI系統之前，必須進行降溫處理，保證進入系統的煙氣的溫度不能超過500攝氏度，煙氣在經過各系統前后的溫度變化如下圖所示。

煙氣在經過各系統前后的溫度變化

由上圖可以看出，煙氣的溫度變化有兩次，而其實在煙氣溫度降低的過程中也包含了能量利用的過程，而且最后尾氣中富含的二氧化碳也是可以加以利用的。通過對溫度進行梯級利用，實現能源利用較大化，達到節能減排的目的。
