排煙彎頭、彎管技術介紹

您現在的位置：首頁 > 產品與服務 > 排氣系統整合及附件 > 排煙彎頭 >

一、排煙彎頭、彎管介紹
彎頭是改變管路方向的管件，按角度分，有45°及90°180°三種常用的，另外根據工程需要還包括60°等其他非正常角度彎頭，按材質分，彎頭的材料有鑄鐵、不銹鋼、合金鋼、可煅鑄鐵、碳鋼、有色金屬及塑料等；按照生產工藝可分為焊接彎頭、沖壓彎頭、推制彎頭、鑄造彎頭等，而按照制造標準劃分可分為國標、電標、船標、化標、水標、美標 、德標、日標、俄標等。
我司設備先進，擁有刨床、鏜床、銑床等各類車床和一批高素質的技術人員和管理人員。經過十多年的發展，我司已具備研發設計、制造加工各類煙道設備的生產能力和條件，并建立建全了一套先進科學的質量檢測體系。我司設計加工的變徑彎頭、排氣口防雨帽、排煙三通以及金屬螺紋管等各種部件、配件，外形美觀、表面平整、耐酸堿、抗防腐、質感性能強、經久耐用，均符合國家質量標準，產品的材質涵蓋 SUS316、SUS304、301、202、201，品種豐富規格齊全，在火電、石油、化工、核電站、食品制造、建筑、造船、造紙、醫藥等等行業得到了廣泛應用并獲得用戶的高度認可。
二、常用彎頭、彎管的特點及應用
1、碳鋼彎頭
碳鋼彎頭就是碳素鋼制成的彎頭，是兩個大口徑管道的連接裝置，通常以兩個彎頭片加若干緊固螺栓。低碳鋼塑性好強度低，加入適量碳元素后就會變得堅硬，塑性降低強度增強。彎頭連接有可能需要承受很高抗拉、抗壓、抗扭、抗剪強度，碳鋼彎頭就是較好的選擇。
但碳鋼彎頭的剛性較差，適用于壓力p≤4MPa的場合；碳鋼彎頭制作較為簡單，主要適用于具有腐蝕介質的管道系統;彎頭和平焊環可采用不同的材料，降低彎頭成本，提高使用性能。
在冶煉、水泥、機械、煤炭、礦山、化工、港口碼頭等磨損嚴重的行業。碳鋼彎頭充分展現良好的性能優勢。
2、不銹鋼彎頭
不銹鋼彎頭（SUS 304、SUS 316、SUS 321）因其優異的耐蝕性、耐熱性、高強度等物化性能，主要應用于多種氣密性要求較高的工藝排氣系統—溶劑排氣系統、普通排氣系統室外部分、濕熱排氣系統、排煙系統等。
3、對焊彎頭
對焊彎頭又稱高頸彎頭，剛性較大，適用于壓力溫度較高的場合。
    4、PP彎頭
     PP彎頭基本采用模壓成型，產品具有強度高、耐腐蝕、氣密性好、使用壽命長、安裝維修方便等特點；具有耐腐蝕、耐高溫、質輕無毒、無污染、強度高、無縫、操作靈敏、零部件拆換方便、價格低等優勢，廣泛應用于石油、化工、冶煉、制藥、電鍍等行業。

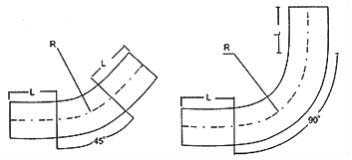

三、彎頭、彎管尺寸及標準

項目 ITEM	內容DESCRIPTION
標準 Standard	按DL/T515-電站彎管-、SY5257-鋼制彎管執行，或按客戶提出的標準和技術要求執行。 According to DL/T515(power station Bend)，SY 5257(steel Bend)，or customer's techincal drawings
材料 Material	碳鋼、合金鋼、不銹鋼。 Carbon steel, alloy steel, stainless steel
彎曲半徑R Bend Radius R	R≤6000mm，且R≥3D(用R等于3D、4D、5D、6D、7D、8D、9D、10D來表示彎曲半徑，D為管子外徑) R≥3D(R=3D、4D、5D、6D、7D、8D、9D、10D) D:outside diameter
彎曲角度θ Bend Angle θ	常用為15°、30°、45°、60°、90°、135°和180°，也可按客戶提出的角度彎制。 Normally 15°、30°、45°、60°、90°、135°、180° or at customer's option
直段長度L Length of Straight L	彎管兩端直段長度一般在300mm-1500mm左右，也可按客戶要求定制長度。 Normally between 300mm and 1500mm in length fo straight, It is at customer's option
直段長度L Length of Straight L	D≤1220mm
壁厚T Wall Thickness T	T≤120mm
端部破口 End Bevel	按對焊管件焊端破口結構型式執行 According to welding bevel of butt welding fitting
重量 Weight	重量(Kg)=[0.0433(D-T)TRθ]/100000+L(兩端直管段重量) Weight/kg=[0.0433(D-T)TRθ]/100000+L(Weight of Double Sides Straight Length)

R=4D
公稱尺寸	坡口處外徑：D	彎曲半徑：R	壁厚：T
		直管段長度：L
DN	mm	mm	Sch No	mm
50	57	R=200	40	4
	60.3	L=350	80	5.6
65	76	R=260	40	5
	73	L=350	80	7.1
80	89	R=320	40	5.6
	88.9	L=350	80	8
100	108	R=400	40	5.9
	114.3	L=350	80	8.8
125	133	R=500	40	6.3
	141.3	L=350	80	10
150	159	R=600	40	7.1
	168.3	L=350	80	11
200	219	R=800	40	8
	219.1	L=700	80	12.5
250	273	R=1000	40	8.8
	273.1	L=700	80	16
300	325	R=1250	40	10
	323.9	L=700	80	17.5
350	377	R=1400	40	11
	355.6	L=700	80	20
400	426	R=1600	40	12.5
	406.4	L=700	80	22.2
450	478	R=1800	40	14.2
	457	L=700	80	25
500	529	R=2000	40	16
	508	L=700	80	28
600	630	R=2400	40	17.48
	610	L=700	80	30.96
R=5D
公稱尺寸	坡口處外徑：D	彎曲半徑：R	壁厚：T
		直管段長度：L
DN	mm	mm	Sch No	mm
50	57	R=200	40	4
	60.3	L=350	80	5.6
65	76	R=325	40	5
	73	L=350	80	7.1
80	89	R=400	40	5.6
	88.9	L=350	80	8
100	108	R=500	40	5.9
	114.3	L=350	80	8.8
125	133	R=625	40	6.3
	141.3	L=350	80	10
150	159	R=750	40	7.1
	168.3	L=350	80	11
200	219	R=1000	40	8
	219.1	L=700	80	12.5
250	273	R=1250	40	8.8
	273.1	L=700	80	16
300	325	R=1500	40	10
	323.9	L=700	80	17.5
350	377	R=1750	40	11
	355.6	L=700	80	20
400	426	R=2000	40	12.5
	406.4	L=700	80	22.2
450	478	R=2250	40	14.2
	457	L=700	80	25
500	529	R=2500	40	16
	508	L=700	80	28
600	630	R=3000	40	17.48
	610	L=700	80	30.96

四、產品實圖
