排煙三通技術介紹
一、排煙三通概述
排煙三通即三個孔均可以與管道相連接的管道連接器，其目的是將兩個支管接引出來，起到分支的作用，在廠房布置中可以同時對兩臺機器發揮有效作用，在通風工程中可以使每個部位均實現氣流排出。因此在現實生活中應用十分廣泛，在工廠、醫院、賓館，酒店、商廈，寫字樓等建筑工程和工業設備的管道連接中均能見到它們的身影。
排煙三通一般分為等徑三通和異徑三通兩種。等徑三通，即兩端直徑相同的三通，如"T6"三通表示外徑是6英寸的等徑三通；異徑三通顧名思義就是支管與其它兩個直徑不同的三通，如"T4×4×3.5"表示同徑為四英寸，異徑為3.5英寸的異徑三通。
工業中對這種管件壓力要求較高，較大壓力可以達到600公斤，生活中水管壓力較低，一般為16公斤。三通可用于多種行業，因此型號、種類也比較豐富，按制作工藝劃分可分為頂制、壓制、鍛制、鑄造等；按制造標準劃分可分為國標、電標、水標、美標、德標、日標、俄標等；按材質可分為合金三通，不銹鋼三通，碳鋼三通等；按用途和承壓能力可分為排氣三通、高壓三通，中低壓三通，厚壁加強焊三通，碟式加強焊三通，單筋加強焊三通等；按三通形狀可分為球型三通，Y型三通、T型三通、馬鞍型三通、靴型三通以及各類異型角度三通等。
我司是一家集技術研發、生產加工、市場經營為一體的機械設備生產公司。公司擁有專業的技術人才，高端的生產加工設備，為排煙產品的品質打下了堅實的基礎，“節能，環保，品質，創新”是司一貫的經營理念和宗旨。
我司生產加工煙道的各類附件產品，如排煙彎頭、三通、煙道管、排風防雨帽以及金屬波紋管等。材質為 20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、321、304、304L、316、316L等，所有產品均可采用美標ASME（ ANSI）、德標（DIN）、日標（JIS）以及國標GB、 JB、 SH、 HG等標準生產，還可根據客戶要求特制各種材質的異難、非標產品，比如特厚壁三通、彎頭、異徑管、管帽等。為了方便運輸，我司排煙管道可按組裝式制作，從而更好地滿足了石油、化工、電力、冶金、造船、燃?xì)?、城建、水暖、軍工、消防及環境保護等行業建設和檢修的需要，贏得了各領域用戶的贊譽。
二、工藝介紹
排煙三通的加工方法有液壓脹形、熱壓成形、冷拔成形等。
1、液壓脹形
三通的液壓脹形是通過金屬材料的軸向補償脹出支管的一種成形工藝。該工藝可一次成形，生產效率較高，三通的主管及肩部壁厚均有增加。
2、熱壓成形
三通的熱壓成形是將大于三通直徑的管坯，大直口徑排氣三通，壓扁約至三通直徑的尺寸，在拉伸支管的部位開一個孔；管坯經加熱，放入成形模中，并在管坯內裝入拉伸支管的沖模；在壓力的作用下管坯被徑向壓縮成排氣三通規格，在徑向壓縮的過程中金屬向支管方向流動并在沖模的拉伸下形成支管。
3、冷拔三通
冷拔三通的胎具制作是一項技術性很強的工作，需要廠家與模具制作廠溝通才可以制作出有效的冷拔三通。對于型號比較小的冷拔三通模具的制作還是比較簡單的，比如排氣三通加工，45#鋼就可以，模具的形狀和冷拔三通是一模一樣的，只不過胎具中間是鏤空的。
至于那些型號比較大的冷拔三通胎具制作起來就比較麻煩了，例如型號在325以上的等徑排氣三通，以325*48這種型號為例，主管是325的口徑而支管的口徑是48，這種型號的冷拔三通基本就是直接在管子上開口了焊接了，即直接在管子上開口后，燒紅了拔制一下就可以了。但由于這種三通與模具成本和訂貨數量的大小直接相關，因此大型號的無縫三通都是直接拔制，而不是使用一體的模具。不過這種三通在工程中幾乎很少訂貨。
三、產品優勢及特點
1、外觀簡潔大方，無鋅瘤、毛刺，耐腐蝕；
2、安裝方便快捷、連接點少、費用低；
3、根據用戶圖紙?zhí)峁I(yè)解圖、計價、加工，省時省料，產品標準化程度高；
4、氣密性高、壓降損耗小、管路內部易清潔；
5、通風阻力小，通風噪聲??；
6、具有良好的強度與剛性，無氫脆、無溫度危害，可保證材料力學性能不變
四、排煙三通的技術參數

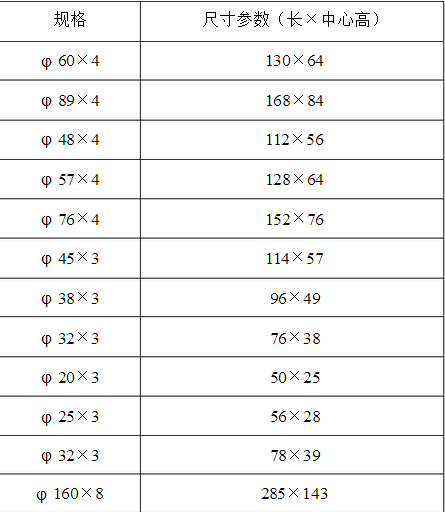

1、常用排煙三通規格及尺寸參數

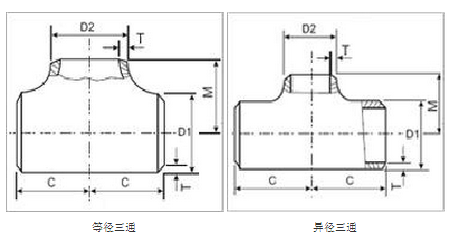

2、等徑、異徑三通工藝圖及規格對照表

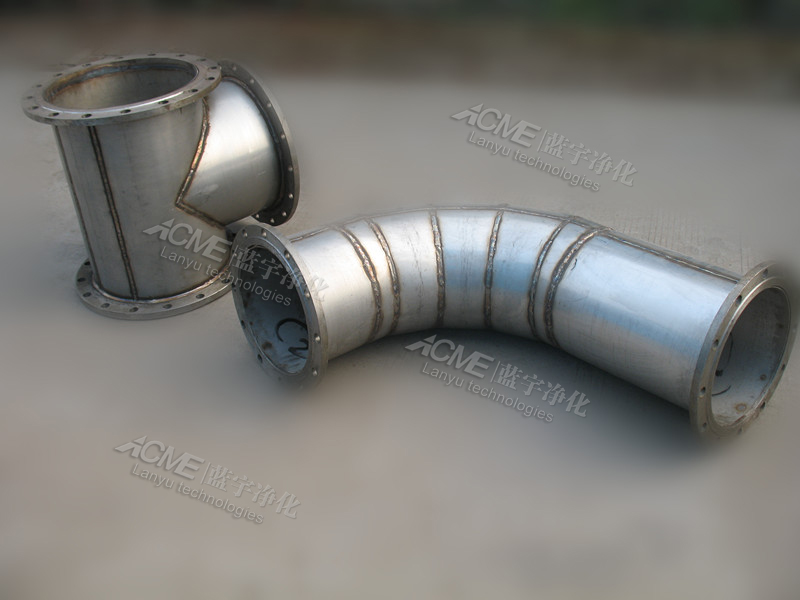

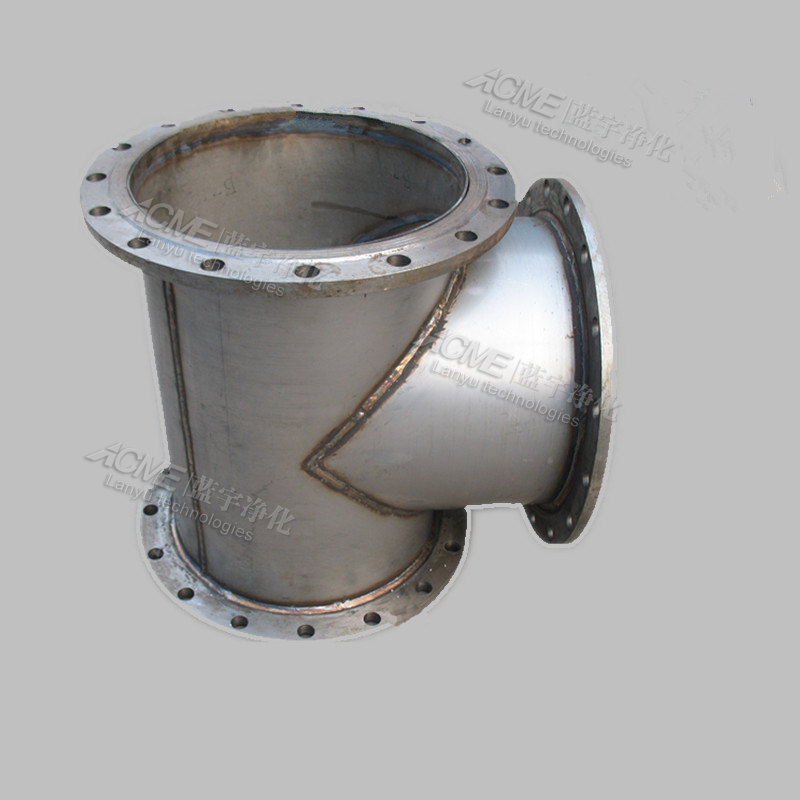

五、工程實圖
排煙三通即三個孔均可以與管道相連接的管道連接器，其目的是將兩個支管接引出來，起到分支的作用，在廠房布置中可以同時對兩臺機器發揮有效作用，在通風工程中可以使每個部位均實現氣流排出。因此在現實生活中應用十分廣泛，在工廠、醫院、賓館，酒店、商廈，寫字樓等建筑工程和工業設備的管道連接中均能見到它們的身影。
排煙三通一般分為等徑三通和異徑三通兩種。等徑三通，即兩端直徑相同的三通，如"T6"三通表示外徑是6英寸的等徑三通；異徑三通顧名思義就是支管與其它兩個直徑不同的三通，如"T4×4×3.5"表示同徑為四英寸，異徑為3.5英寸的異徑三通。
工業中對這種管件壓力要求較高，較大壓力可以達到600公斤，生活中水管壓力較低，一般為16公斤。三通可用于多種行業，因此型號、種類也比較豐富，按制作工藝劃分可分為頂制、壓制、鍛制、鑄造等；按制造標準劃分可分為國標、電標、水標、美標、德標、日標、俄標等；按材質可分為合金三通，不銹鋼三通，碳鋼三通等；按用途和承壓能力可分為排氣三通、高壓三通，中低壓三通，厚壁加強焊三通，碟式加強焊三通，單筋加強焊三通等；按三通形狀可分為球型三通，Y型三通、T型三通、馬鞍型三通、靴型三通以及各類異型角度三通等。
我司是一家集技術研發、生產加工、市場經營為一體的機械設備生產公司。公司擁有專業的技術人才，高端的生產加工設備，為排煙產品的品質打下了堅實的基礎，“節能，環保，品質，創新”是司一貫的經營理念和宗旨。
我司生產加工煙道的各類附件產品，如排煙彎頭、三通、煙道管、排風防雨帽以及金屬波紋管等。材質為 20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、321、304、304L、316、316L等，所有產品均可采用美標ASME（ ANSI）、德標（DIN）、日標（JIS）以及國標GB、 JB、 SH、 HG等標準生產，還可根據客戶要求特制各種材質的異難、非標產品，比如特厚壁三通、彎頭、異徑管、管帽等。為了方便運輸，我司排煙管道可按組裝式制作，從而更好地滿足了石油、化工、電力、冶金、造船、燃?xì)?、城建、水暖、軍工、消防及環境保護等行業建設和檢修的需要，贏得了各領域用戶的贊譽。
二、工藝介紹
排煙三通的加工方法有液壓脹形、熱壓成形、冷拔成形等。
1、液壓脹形
三通的液壓脹形是通過金屬材料的軸向補償脹出支管的一種成形工藝。該工藝可一次成形，生產效率較高，三通的主管及肩部壁厚均有增加。
2、熱壓成形
三通的熱壓成形是將大于三通直徑的管坯，大直口徑排氣三通，壓扁約至三通直徑的尺寸，在拉伸支管的部位開一個孔；管坯經加熱，放入成形模中，并在管坯內裝入拉伸支管的沖模；在壓力的作用下管坯被徑向壓縮成排氣三通規格，在徑向壓縮的過程中金屬向支管方向流動并在沖模的拉伸下形成支管。
3、冷拔三通
冷拔三通的胎具制作是一項技術性很強的工作，需要廠家與模具制作廠溝通才可以制作出有效的冷拔三通。對于型號比較小的冷拔三通模具的制作還是比較簡單的，比如排氣三通加工，45#鋼就可以，模具的形狀和冷拔三通是一模一樣的，只不過胎具中間是鏤空的。
至于那些型號比較大的冷拔三通胎具制作起來就比較麻煩了，例如型號在325以上的等徑排氣三通，以325*48這種型號為例，主管是325的口徑而支管的口徑是48，這種型號的冷拔三通基本就是直接在管子上開口了焊接了，即直接在管子上開口后，燒紅了拔制一下就可以了。但由于這種三通與模具成本和訂貨數量的大小直接相關，因此大型號的無縫三通都是直接拔制，而不是使用一體的模具。不過這種三通在工程中幾乎很少訂貨。
三、產品優勢及特點
1、外觀簡潔大方，無鋅瘤、毛刺，耐腐蝕；
2、安裝方便快捷、連接點少、費用低；
3、根據用戶圖紙?zhí)峁I(yè)解圖、計價、加工，省時省料，產品標準化程度高；
4、氣密性高、壓降損耗小、管路內部易清潔；
5、通風阻力小，通風噪聲??；
6、具有良好的強度與剛性，無氫脆、無溫度危害，可保證材料力學性能不變
四、排煙三通的技術參數
1、常用排煙三通規格及尺寸參數
2、等徑、異徑三通工藝圖及規格對照表
| 等徑異徑三通管件規格表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
