萬純不銹鋼煙道技術簡介
一、概述
不銹鋼煙道管件是不銹鋼煙道的主干部分，廣泛應用于工業廢氣、煙氣、燃?xì)?、微粒粉塵的排氣排放等場合，如各種鍋爐、發電機、冷熱水器、焚燒爐、空調直燃機組的煙氣排放。產品規格按內徑可分為ф50、ф60、ф70、ф80、ф100多種規格；按長度可分為20公分、30公分、45公分、50公分、90公分和100公分等規格；按產品執行標準可分為國標GB、美標ASTM、日標JIS等；按材質可分為SUS 304, 304L, 316L,321，201等。
我司擁有經驗豐富的煙道設計團隊和先進的生產加工工藝及設備，憑借專業的態度、誠信為本的經營理念和優質的產品與服務，贏得了石油、電力、機械、化工、醫藥、建材等領域廣大新老用戶的信任與好評。
我司可設計生產圓管、方管、矩形管、橢圓管以及其他截面形狀不同的各種不銹鋼異形管，如六角管、扇形管、梅花管、菱形管、扶梯管，拱形管等，并可按客戶需求設計制造碳鋼或不銹鋼煙道。除此以外，我公司還可以根據用戶工程需要，派出技術人員協助設計、優化設計方案，配合工程進度提供優質的售前服務。
二、煙道結構及工藝
1、結構

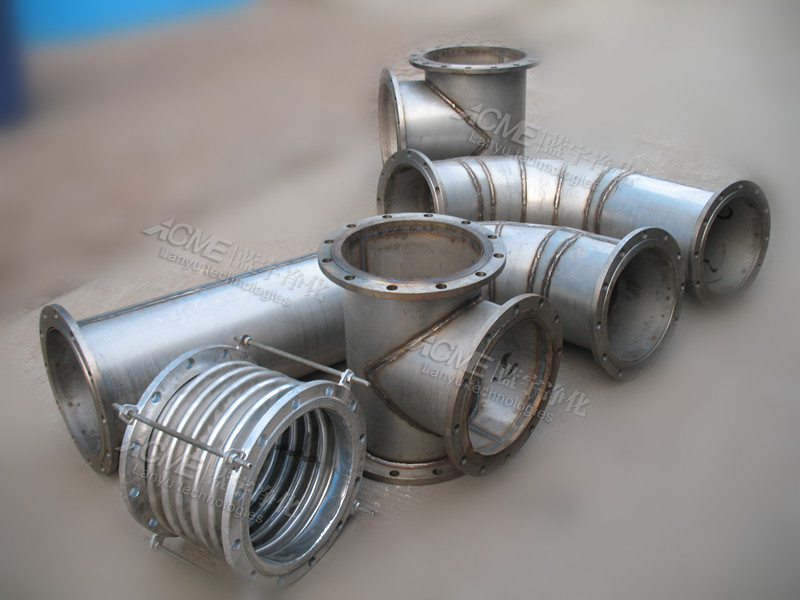

不銹鋼煙道由直筒、三通、彎頭、波紋補償器、調節閥、防爆閥、固定支架、滑動支架等組成。另外可根據用戶要求還可選用避雷針、雨帽、防雨裙、排污裝置、防爆裝置、調節閥、消聲器等輔助配件，根據煙囪長度設置相應數量的金屬波紋補償器，一般情況下每25~30米設置一副金屬波紋補償器以吸收因煙氣溫度引起管道熱脹冷縮的集中應力。
2、工藝
不銹鋼煙道的生產和安裝工藝決定了整體不銹鋼煙道的排煙性能。因此，不銹鋼煙道制作的流程，首先要保證不銹鋼煙道的焊接級別，密封性，抗腐蝕性和構建牢固性；安裝工藝則包含了整體不銹鋼煙道排煙的密封性，排污性，使其整個煙道排煙達到較佳效果。
工藝設計的內容包含煙囪的高度、排氣筒管徑、煙氣流速、煙氣溫度、排氣筒的布置形式等。通常來說，煙道管高度越高,尾氣擴散稀釋的效果越好,同時,建設費用亦越高,因此,煙囪高度應根據環境影響評價要求,在滿足國家環境保護要求的前提下,適當考慮；而從排氣筒管徑、煙氣流速來看，則是尾氣從煙囪口排出的速度越大，擴散稀釋的效果越好。但是，速度越過30m/s,就會發生笛音現象,所以尾氣排放速度不能大于這個值；反之，如果煙氣流速過低,又會增加煙氣對排氣筒腐蝕的可能，也會降低煙氣的擴散稀釋效果。
一般情況下，煙氣流速可控制在10~20m/s。確定了煙氣流速后，根據產生的煙氣總量,便能確定排氣筒管徑。煙囪（排氣筒）出口內徑d（單位:m）由下式確定：
Vy—每小時產生1t蒸氣的煙氣量（單位:m3/h）;
w0—煙囪出口處的煙氣流速（單位:m/s）。圓形煙囪（排氣筒）的出口內徑,一般不小于0•8m，不過內表面無須防護處理且無須人員入內維護的鋼制煙道（排氣筒）不受此限。
三、產品特點及優勢
1、耐高溫、耐腐蝕;
2、技術先進、結構合理、工藝穩定，質量可靠；
3、使用壽命長且平時無需維修保養；
4、占地面積小，節省空間40%以上，安裝簡便、快捷；
5、性能良好、排煙順暢、氣密性佳、氣流速度高、阻力小，排氣量增加60%以上；
6、原材料與能量消耗低，降低40%以上；
7、占地面積小，節省空間40%以上。

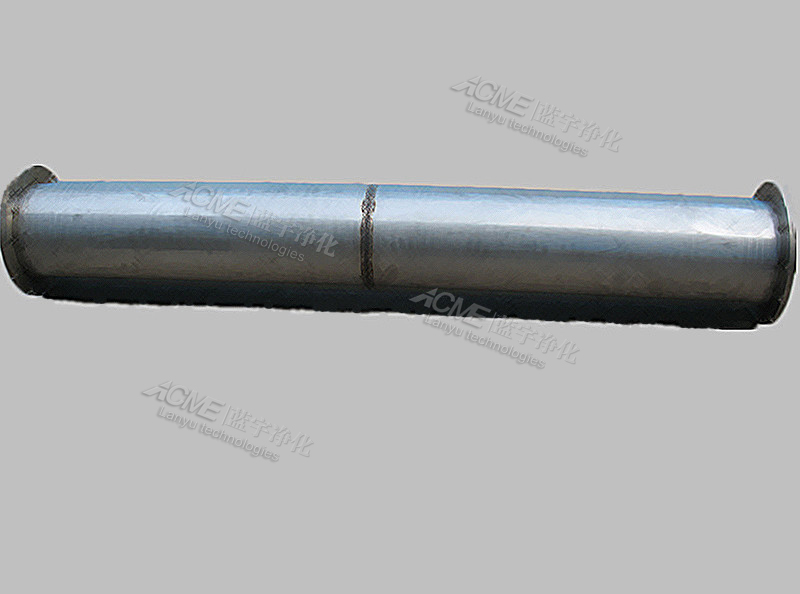

四、工程實圖
不銹鋼煙道管件是不銹鋼煙道的主干部分，廣泛應用于工業廢氣、煙氣、燃?xì)?、微粒粉塵的排氣排放等場合，如各種鍋爐、發電機、冷熱水器、焚燒爐、空調直燃機組的煙氣排放。產品規格按內徑可分為ф50、ф60、ф70、ф80、ф100多種規格；按長度可分為20公分、30公分、45公分、50公分、90公分和100公分等規格；按產品執行標準可分為國標GB、美標ASTM、日標JIS等；按材質可分為SUS 304, 304L, 316L,321，201等。
我司擁有經驗豐富的煙道設計團隊和先進的生產加工工藝及設備，憑借專業的態度、誠信為本的經營理念和優質的產品與服務，贏得了石油、電力、機械、化工、醫藥、建材等領域廣大新老用戶的信任與好評。
我司可設計生產圓管、方管、矩形管、橢圓管以及其他截面形狀不同的各種不銹鋼異形管，如六角管、扇形管、梅花管、菱形管、扶梯管，拱形管等，并可按客戶需求設計制造碳鋼或不銹鋼煙道。除此以外，我公司還可以根據用戶工程需要，派出技術人員協助設計、優化設計方案，配合工程進度提供優質的售前服務。
二、煙道結構及工藝
1、結構
不銹鋼煙道由直筒、三通、彎頭、波紋補償器、調節閥、防爆閥、固定支架、滑動支架等組成。另外可根據用戶要求還可選用避雷針、雨帽、防雨裙、排污裝置、防爆裝置、調節閥、消聲器等輔助配件，根據煙囪長度設置相應數量的金屬波紋補償器，一般情況下每25~30米設置一副金屬波紋補償器以吸收因煙氣溫度引起管道熱脹冷縮的集中應力。
2、工藝
不銹鋼煙道的生產和安裝工藝決定了整體不銹鋼煙道的排煙性能。因此，不銹鋼煙道制作的流程，首先要保證不銹鋼煙道的焊接級別，密封性，抗腐蝕性和構建牢固性；安裝工藝則包含了整體不銹鋼煙道排煙的密封性，排污性，使其整個煙道排煙達到較佳效果。
工藝設計的內容包含煙囪的高度、排氣筒管徑、煙氣流速、煙氣溫度、排氣筒的布置形式等。通常來說，煙道管高度越高,尾氣擴散稀釋的效果越好,同時,建設費用亦越高,因此,煙囪高度應根據環境影響評價要求,在滿足國家環境保護要求的前提下,適當考慮；而從排氣筒管徑、煙氣流速來看，則是尾氣從煙囪口排出的速度越大，擴散稀釋的效果越好。但是，速度越過30m/s,就會發生笛音現象,所以尾氣排放速度不能大于這個值；反之，如果煙氣流速過低,又會增加煙氣對排氣筒腐蝕的可能，也會降低煙氣的擴散稀釋效果。
一般情況下，煙氣流速可控制在10~20m/s。確定了煙氣流速后，根據產生的煙氣總量,便能確定排氣筒管徑。煙囪（排氣筒）出口內徑d（單位:m）由下式確定：
d=ndVy3600×0.785w0
上式中nd—由一個煙囪（排氣筒）負擔的蒸汽數值（單位:t/h）：Vy—每小時產生1t蒸氣的煙氣量（單位:m3/h）;
w0—煙囪出口處的煙氣流速（單位:m/s）。圓形煙囪（排氣筒）的出口內徑,一般不小于0•8m，不過內表面無須防護處理且無須人員入內維護的鋼制煙道（排氣筒）不受此限。
三、產品特點及優勢
1、耐高溫、耐腐蝕;
2、技術先進、結構合理、工藝穩定，質量可靠；
3、使用壽命長且平時無需維修保養；
4、占地面積小，節省空間40%以上，安裝簡便、快捷；
5、性能良好、排煙順暢、氣密性佳、氣流速度高、阻力小，排氣量增加60%以上；
6、原材料與能量消耗低，降低40%以上；
7、占地面積小，節省空間40%以上。
四、工程實圖
